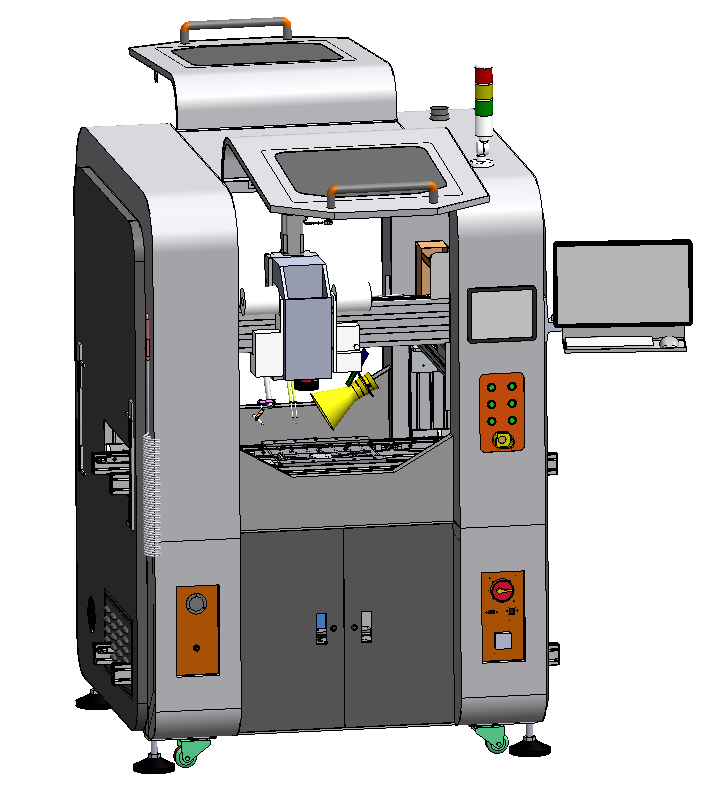

高频感应焊锡机图片展示

高频感应焊锡机产品特点

1、频率高：实际频率800-1000KHZ;
2、焊接速度高：由于电流高度集中于焊接区，加热速度极快;
3、热影响区小：因焊速高，焊件自冷作用强，故高频焊的热影响区窄小且不易发生氧化，从而可获得具有良好的焊接效果;
4、配送锡器，智能送锡;
5、可选配CCD组件，更智能;
6、在线式结构，可无缝对接回流线;
7、可对接客户MES系统（选配）;
8、增加CCD相机mark点定位，自动修正治具与产品偏移，超高精度定位(选配);
9、焊接轨迹实时显示功能(选配)。

高频感应焊锡机产品参数

名称	智能在线式高频感应焊锡机器人
型号	RHIS-i1
设备轴数	4轴+1送锡
设备行程(X/Y/Z/R)mm	300*300*90*320°
运行速度 (X/Y/Z/R)	X/Y/Z:0-800mm/s R:180°/s
重复定位精度	±0.02mm
额定功率	8kw (其中高频感应功率5kw，可选配其它功率）
峰值功率	11kw
设备负载	5kgs
程序记录能力	无限制
显示方式	12 ″LED高清显示屏
操作系统	自主研发专用控制系统
操作方式	触摸屏+ 无线遥控示教器
马达系统	伺服电机
送锡系统	独立驱动+步进电机
适用锡线范围	0.8-1.2mm ( 可定制其他规格)
最小送锡长度	0.1mm
输入电源	220 /110V AC, 50/60Hz
空气压力	0.4-0.8MPa
工作环境	5 – 40 ℃, 湿度:20%-95%（无凝结）
机器尺寸(mm)	（W*D*H）1300*1200*1700
机器重量	350Kgs
